纸板在模切过程中会被压扁吗？

1.引言

很多人都有一个疑问，在模切过程中，纸板会不会被压扁。

关于这个问题，结合我们刀模的相关知识，我们用CAD来模拟一下纸板在模切过程中纸板厚度的变化情况。

模切，我们主要也分两种，一种是平模模切，它是一种硬切，模切刀另一端扎在钢板；另一种是圆模模切，它是一种软切，模切刀另一端扎在优力胶上面。下面，我们就分别进行分析。

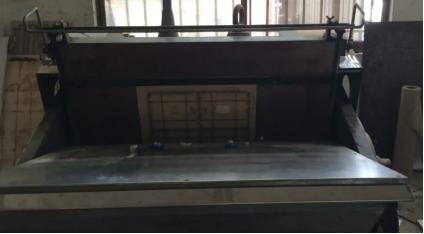

2.平模模切纸板厚度变化

我们分析一下平模模切过程中，B瓦纸板的厚度变化情况。

三层B瓦一般为3mm左右，平模模板配置为：木板厚度为17mm，模切刀高度为23.8，压线为22.9mm。

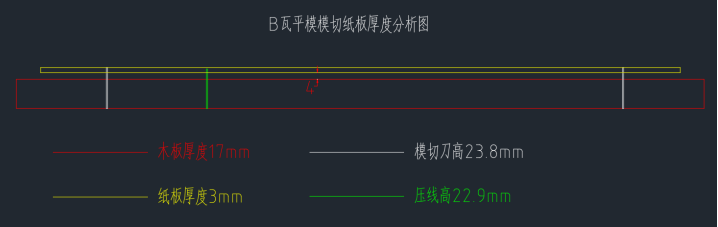

我们用CAD模拟模切过程如下图:

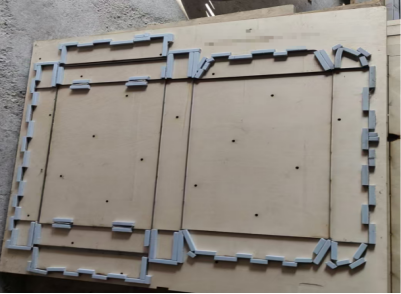

从上图我们可以清楚的看出，纸板在刚好被切穿的时候，距木板还有4mm 。所以，B瓦纸板在平模模切时整体是没被压扁的。但纸板局部地方会被压扁，因为我们平模装刀的位置会有衬垫保护刀线，衬垫的高度一般还高于刀线，所以在模切刀边缘的部份纸板会有被压扁的情况。

我们再来分析一下平模模切过程中，BC瓦纸板的厚度变化情况。

五层BC瓦一般为7mm左右，平模模板配置为：木板厚度为15mm，模切刀高度为23.8mm，压线高度为22.40mm。

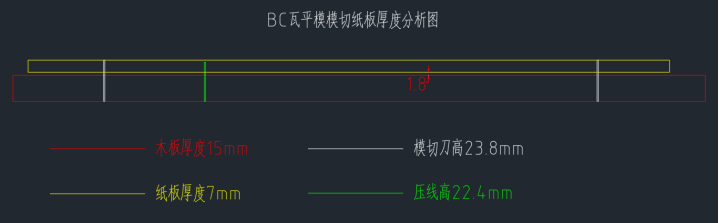

我们用CAD模拟模切过程如下图:

从上图我们可以清楚的看出，纸板在刚好被切穿的时候，距木板还有1.8mm 。所以，BC瓦纸板在平模模切时整体是没被压扁的。同样的，纸板在模切刀边缘的部份纸板会有被压扁的情况。

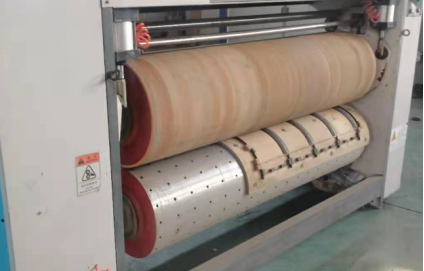

3.圆模模切纸板厚度变化

我们分析一下圆模模切过程中，B瓦纸板的厚度变化情况。

三层B瓦一般为3mm左右，圆模模切为软切，模切刀一般切进优力胶为2mm左右，圆模模板配置为：木板厚度为13.2mm，水平方向模切刀高度为25.4mm，水平方向高度为23mm。

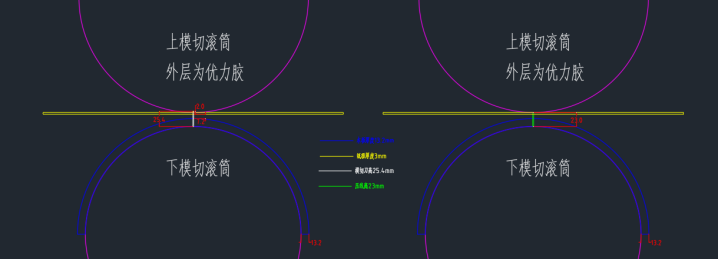

我们用CAD模拟模切过程如下图:

从上图我们可以清楚的看出，纸板在模切刀扎入优力胶2mm，完成被切穿的时候，距下方模切滚筒仍有7.2mm,所有，B瓦纸板整体没有被压扁。同理，由于圆模上也有保护刀线的衬垫，所以纸板在模切刀的位置也有被压扁的情况。

我们再来分析一下圆模模切过程中，BC瓦纸板的厚度变化情况。

三层B瓦一般为7mm左右，圆模模切为软切，模切刀一般切进优力胶为2mm左右，圆模模板配置为：木板厚度为13.2mm，水平方向模切刀高度为25.4mm，水平方向高度为22mm。

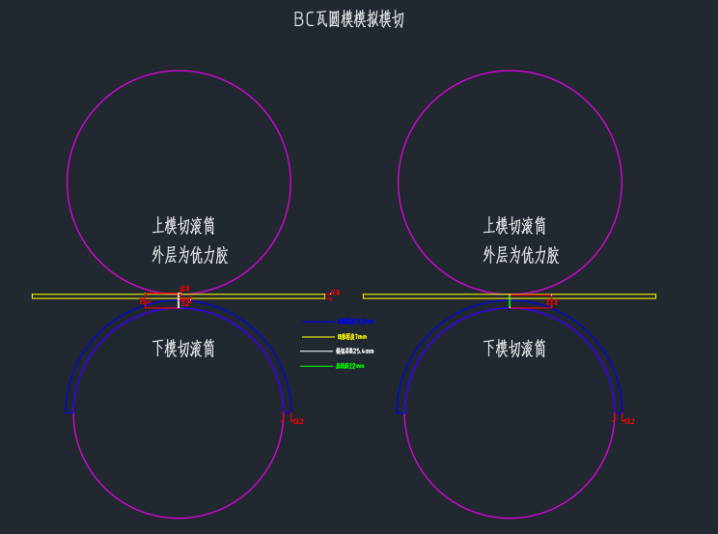

我们用CAD模拟模切过程如下图:

从上图我们可以清楚的看出，纸板在模切刀扎入优力胶2mm，完成被切穿的时候，距下方模切滚筒仍有3.2mm,所有，BC瓦纸板整体没有被压扁。同理，由于圆模上也有保护刀线的衬垫，所以纸板在模切刀的位置也有被压扁的情况。
