印版拉伸的原理与计算方法

1.印版拉伸现像

我们在纸箱印刷厂的朋友们应该知道，当我们制作一块水印版，它的印刷内容在印刷机进纸方向上会有拉伸，比如在进纸方向印版是一块整版时，它的大小如果是1000mm，它实际印刷出来的内容会大于1000mm。那么，为什么会有这种变化呢？这种变化该如何来理解，这个拉伸的比例该如何计算呢？

2.印刷版拉伸的原理

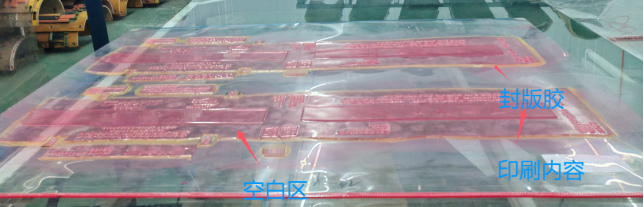

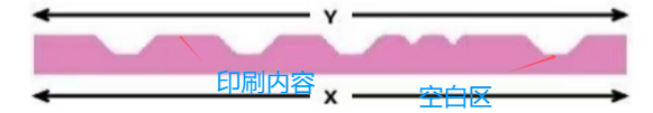

当水印印版制作出来的时候，是呈平板状的。如下图，印刷内容在上方，稍矮的部分为空白区，不会印刷内容。最下方水平面为印版底面，是贴到挂版片基上的。

印版按位置贴到挂版片基上如下图，印版通过双面胶粘在片基上，再用粘性很强的封版胶封好边缘。

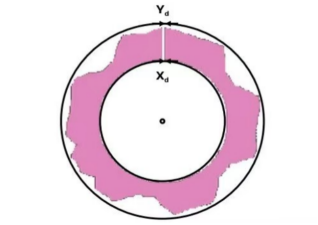

印版挂到印刷机上如下图，和平板状的印版来比较，因为印版底面是通过双面胶与封版胶固定在片基上的，所以底面不存在拉伸，Xd=X。由于印版厚度相对较小，在挂到印刷机后，Y应与X始终在同一条线上，也就是XY的连线应该始终通过圆心。所以，Yd大于Y,也就是Y在经过挂版后，存在拉伸。

 3.印刷版拉伸的计算方法

下面，我们根据印刷滚筒尺寸、衬垫尺寸、片基厚度以及印版厚度等参数，来计算一下印版拉伸的比例。

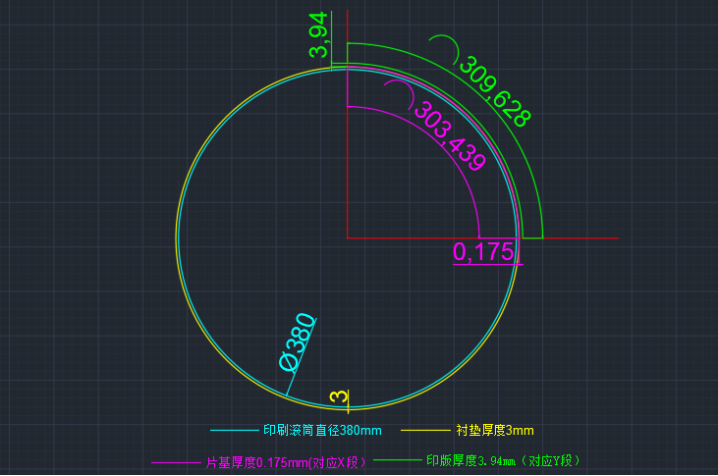

比如，某款印刷机机型，它的印刷滚筒直径大小为380mm,滚筒外贴的衬垫厚度为3mm,片基厚度为0.175mm，印版厚度为3.94mm，我们用CAD作图如下：

上图显示，也就是303.439mm的印版即可印刷出309.628mm的图文，也就是收缩比为303.439除以309.628，结果为：0.980011，也就是讲，如果要印刷100mm的内容，我们印版只需要做98.0011mm.当然，这个是进纸方向，也就是印刷机滚筒运行的方向。

那么，如果印刷内容的长度再加大，这个比例会不会有变化呢？

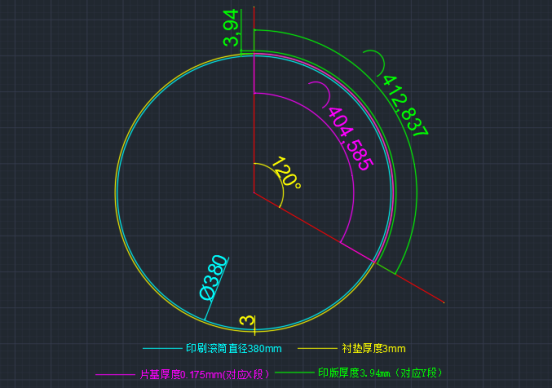

如下图，比例应为404.585/412.837=0.980011，数据比较稳定。

那么，如果印刷内容的长度再变小，这个比例会不会有变化呢？

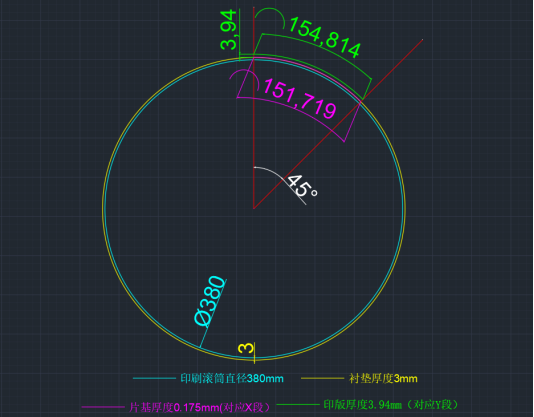

如下图，比例应为151.719/154.814=0.980008，数据比较稳定。

以上，只是理论推算，实际的比例，我们需要与实际生产出来的产品测量，并作一下对比。本人曾经做过对比，实际与理论基本吻合。

值得注意的是，不同印版棍筒，不同的衬垫厚度，不同的片基厚度与印版厚度得出的比例不一致，印版衬垫的软硬程度，印刷压力的大小也会导致实际结果的细小差异。
