环压强度(RCT)

瓦楞原纸的环压强度是衡量其性能的关键指标，也是纸箱强度设计中不可或缺的参数。环压强度指的是环形纸样在边缘受压直至崩溃时所能承受的最大压缩力，其单位通常以kN/m表示。在国际上，环压强度常用RCT表示，单位是1bf/in，其中1bf/in等于0.17513kN/m。在瓦楞纸板的生产过程中，瓦楞原纸被压制成波纹状，其波纹方向与原纸的横向一致。而纸箱在使用时，主要的受压方向也是波纹方向，因此，瓦楞原纸的产品标准中仅规定了横向环压强度。此外，由于瓦楞原纸的环压强度会随着其定量的增加而增强，为了消除定量差异对比较结果的影响，标准中引入了横向环压指数，该指数是通过平均环压强度除以定量得到的，单位是N·m/g。

环压强度的应测定遵循GB/T 2679.8-2016《纸和纸板环压强度的测定》标准，该标准是对ISO 12192:2011的修改采用。测定方法是将特定尺寸的条形纸样插入圆形试样座的环形缝隙中，然后将装有试样的试样座放置在压缩仪的上、下压板之间进行恒速压缩，以测定纸样边缘崩溃时单位长度所承受的最大力。

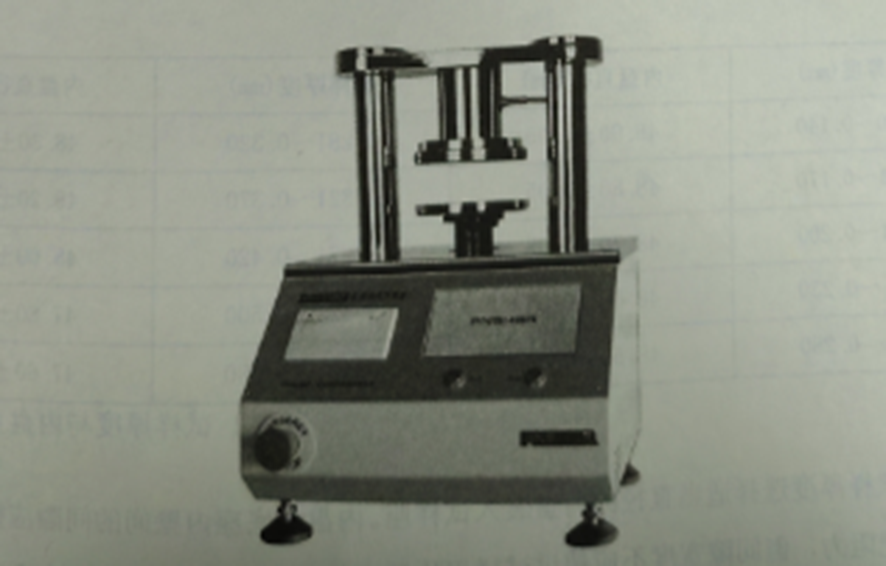

环压强度测试所需设备如下图所示，包装压缩强度试验仪、环压取样器和试样座。

采用固定压板式压缩强度试验仪，要求两板间平行度应不大于1:4000。由于手上的污染物，尤其是水分，会影响测试结果，因此试样从制备到测试整个过程需要戴手套。

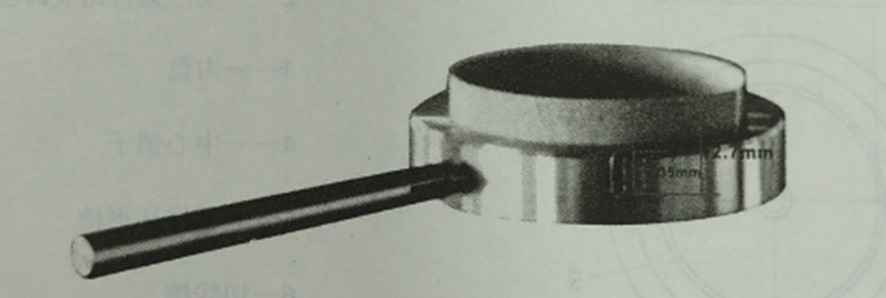

环压取样装置的取样尺寸:长为152.4(+0，-2.5)mm,宽为(12.70±0.1) mm。确保试样边缘平直光滑，无撕裂或磨损，长边方向平行度在0.015mm以内。试样长边平行于线向的试样用于测定横向环压强度。GB/T451.3测定试样的厚度。

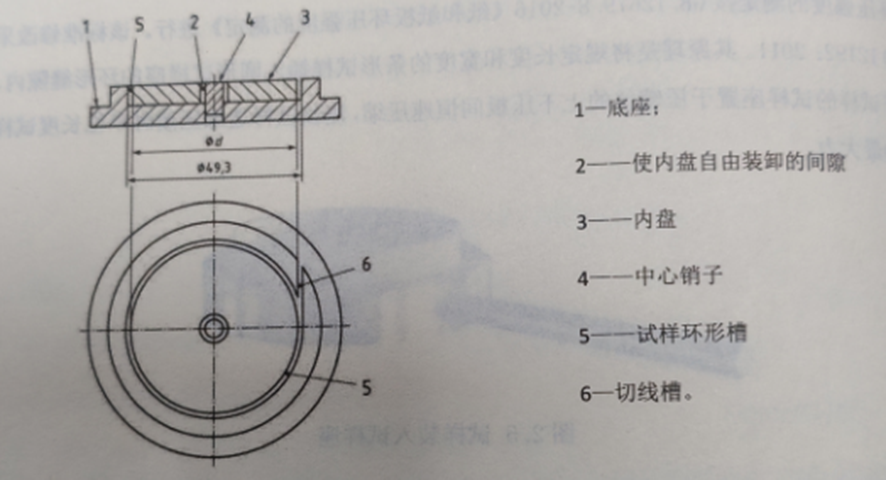

环压测试附件由底座与可装卸内盘组成，底座最好为圆柱形，具有圆柱形凹槽。内盘与底座匹配可形成环形槽。底座凹槽内径49.30mm土0.05mm，深6.35mm土0.25mm,凹槽底部与底座的底面平行度在0.01mm以内。内盘厚6.35mm士0.25mm，应配备多种直径的内盘以便适应不同厚度的试样。试样环形槽的宽度应至少为测试试样厚度的150%，但不得超过175%。

根据试样厚度选择适当直径的内盘装入试样座。内盘与底座内壁间的间隙应能使试样自由进入且无阻力，但间隙宽度不应超过试样平均厚度的175%。小心地将试样插入切线槽，并继续轻轻地将试样插入试样座至自由端离开切线槽。应保证有相同数量的试样内面与外面朝向环心插入试样座。试样在插入试样座过程中应保证内盘无抬起，否则试样下沿可能被内盘下部压住。
将试样座置于压缩强度试验仪下压板的中心,必要时使用标记或者挡块确保试样座总是置于相同的位置。定位试样座，使试样接头位置总是朝向同一方向(左面或右面)，然后进行测试。启动压缩仪进行压缩直至试样被压溃，记录下压溃前持续的最大力值。若需计算环压强度指数，按GB/T451.2测定试样的定量。

结果计算

（1）环压强度

环压强度R按下式计算，单位为千牛每米(kN/m)。

R=F/L

式中:

F一 最大压缩力的平均值，单位为牛顿(N);

L一 试样的长度，单位为毫米(mm)。

（2） 环压指数

环压指数X按下式计算，单位为牛米每克(N·m/g)。

X=R/W

式中:

R一 环压强度的平均值，单位为千牛每米(kN/m):

W一 试样的定量，单位为克每平方米(g/㎡)。

文章下载地址：
