如何通过GB/T 6543计算纸箱需要的抗压强度？

我们在设计一个纸箱时，纸箱需要的抗压强度是很重要的一个指标，那么，我们怎么来计算出一个纸箱需要的抗压强度呢？

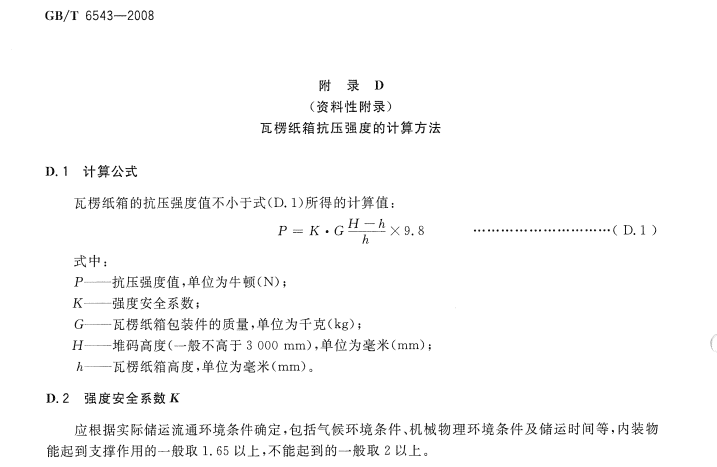

在我国国标GB/T 6543中明确了纸箱需要的抗压强度计算公式，如下：

下面，我就对上面公式中的各参数进行一下分析：

P代表抗压强度，单位为N,这个是公式中X9.8的原因，X9.8也就是将kgf转换成了N。

G为瓦楞纸箱包装件的质量，注意单位为kg，并不是N。这里是包装件，包装所装产品与包装的质量。

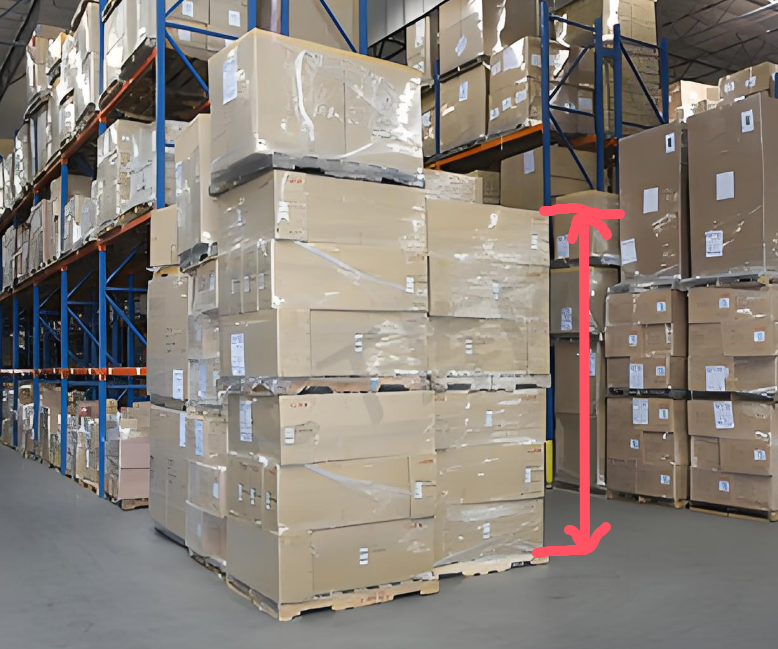

H为堆码高度，单位为mm，这里也要注意，这个高度应从最下面的包装件底边开始量，并不是从地面开始量。因为最下面的卡板是没有对包装件产生压力的，如下图所示：

h为纸箱的高度，应为纸箱高度的外尺寸。

公式中(H-h)/h, 为什么不直接表示为堆码了N层，再减1层呢，也就是比如堆码了5层，那最下面一层承受上面4层的压力？ 因为考虑到了如上图中，中间的卡板的重量。也就是将中间卡板的单位重量等同于包装件单位重量的近似计算，这个是符合实际情况的，所以，当(H-h)/h不为整数时，这个也没有关系，是正常的现像。

式中，最复杂的要属安全系数K，他是由若干个影响纸箱抗压强度的流通环境构成,计算公式为：

K=1/(1-a)(1-b)(1-c)(1-d)(1-e)···

其中a、b、c、d、e即在对应条件下，纸箱抗压强度的损失百分率。

在国标中，也给了一个安全系数的参考数据，如下图：

国标给出的安全系数过于笼统，那么，我们通过查找相关资料，也找到了一个相对认可度较高的安全系数影响因素，共九项，如下：

1.堆码状态下存贮时间：<10天 抗压损失 37%；<30天 抗压损失 40%；<90天 抗压损失 45%；<180天 抗压损失 50%；

2.堆码状态下相对湿度：50% 抗压损失 0% ；60% 抗压损失 10% ；70% 抗压损失 20% ；80% 抗压损失 32% ；90% 抗压损失 52% ；100% 抗压损失85% ；

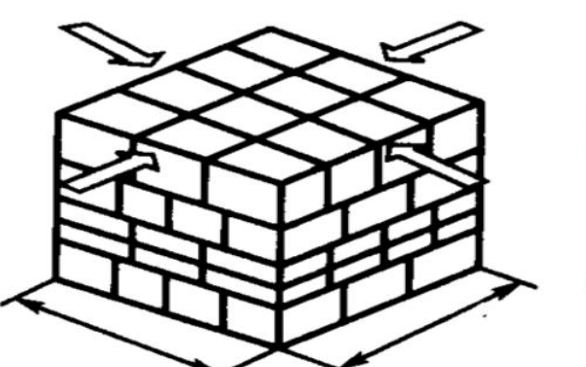

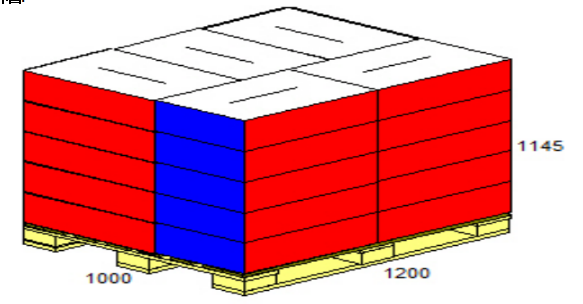

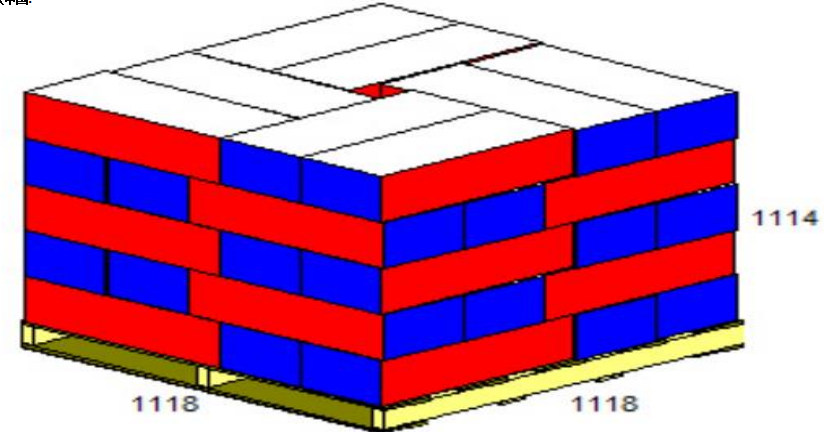

3.卡板堆码方式：重叠式（对齐） 抗压损失 0%；重叠式（非对齐） 抗压损失15%；纵横交错式 抗压损失45%；正反交错式 抗压损失50%；旋转交错式 抗压损失55%；

4.悬垂状态（包括纸箱在托盘中间的间隙处的悬垂状态，也可以用此数据估算。）：无悬垂 抗压损失 0%；<10MM 抗压损失 20%；<20MM 抗压损失 30%；<30MM 抗压损失 40%；

5.托盘板间隙（由于托盘制造的多样性，间隙大小无法用具体数值来表示，同时也与纸箱尺寸有关系。）：整版面板 抗压损失 0%；间隙小 抗压损失 10%；标准 抗压损失 15%；间隙大 抗压损失 20%；

6.纸箱印刷：无印刷，抗压损失 0%；简单印刷 抗压损失 10%；整版印刷 抗压损失 40%；5CM横向带状印刷，中央部位 抗压损失 35%；5CM横向带状印刷，上边缘 抗压损失 30%；5CM横向带状印刷，上、下边缘 抗压损失 37%；

7.装卸与撞击： 装卸次数少且撞击少 抗压损失 0%； 装卸多但撞击少 抗压损失 15%；装卸多且撞击多 20%；

8.开孔位置（椭圆孔）：Y/12 抗压损失6.7%；Y/4.5 抗压损失5.2%；Y/3 抗压损失5.4%；Y/2 抗压损失2.1%；无开孔 抗压损失0%；

9.开孔面积/总面积（椭圆孔）%：0.78% 抗压损失11%；1.16% 抗压损失16.6%；1.55% 抗压损失18%；1.94% 抗压损失23%；2.33% 抗压损失25.1%；无开孔 抗压损失0%；

那么，我们依据上述各参数，我们制作了一个表格，用来计算纸箱需要的抗压，各位朋友可以将自己的各参数输入进去，即可计算出纸箱需要的抗压强度：
