三层纸板耐破度的计算公式与实测探索与验证

三层纸板的耐破度，该如何计算？

三层纸板的耐破度和瓦纸到底有没有关系？

本文从原纸耐破度检测、纸板耐破度检测、公式推导出发，对三层纸板耐破度的计算公式进行一些探索与验证，最终确定计算公式。

1.工欲善其事，必先利其器

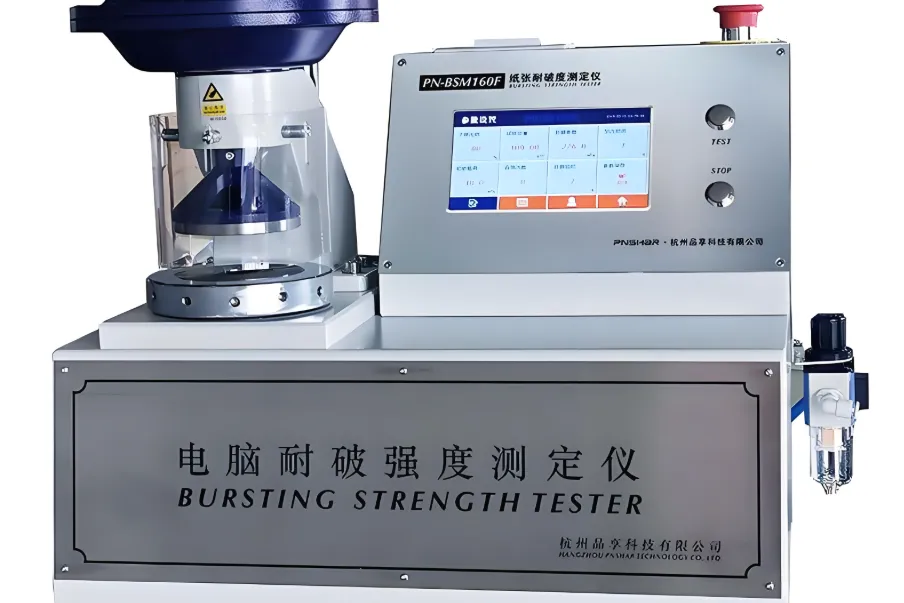

首先，我们对耐破检测仪器，进行校核，确保设备数据没有问题。

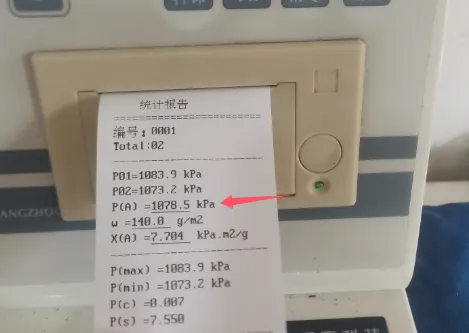

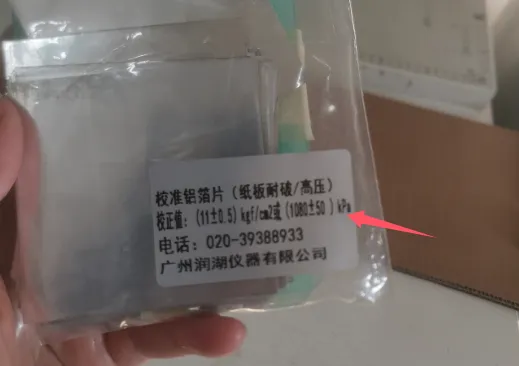

从上面图看出，铝箔片标准为1080±50KPa,仪器检测结果为1078.5KPa，数据较为精准，设备无问题，可以正常使用。

2.原纸与纸板耐破度检测数据

我们在纸板线，将即将要制作纸板的原纸取样，进行耐破度检测，再把制作出来的纸板进行耐破度检测。

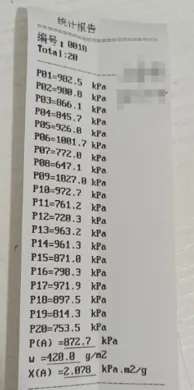

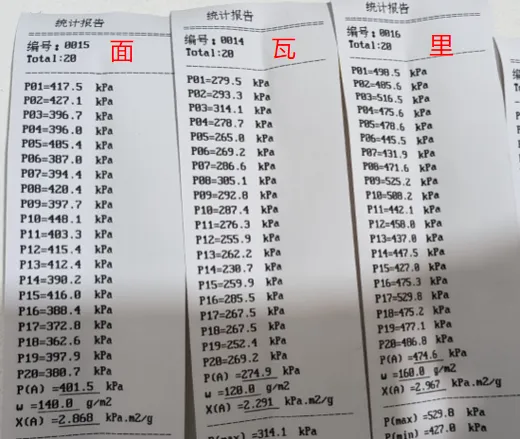

数据1：面、瓦、里纸耐破度分别为：401.5、274.9、474.6KPa,纸板耐破度为872.7KPa。

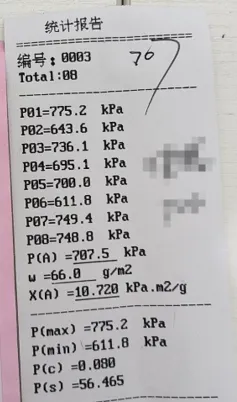

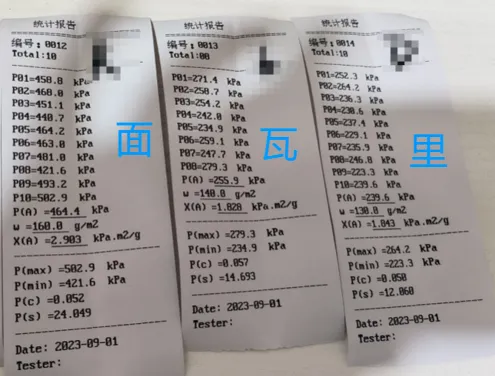

数据2：面、瓦、里纸耐破度分别为：464.4、255.9、239.6KPa,纸板耐破度为707.5KPa。

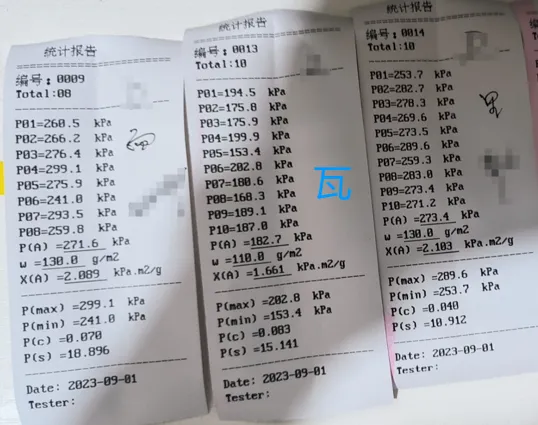

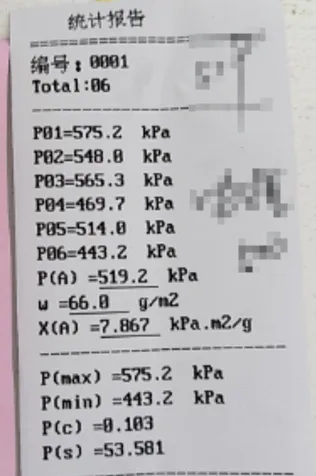

数据3：面、瓦、里纸耐破度分别为：271.6、182.7、273.4KPa,纸板耐破度为519.2KPa。

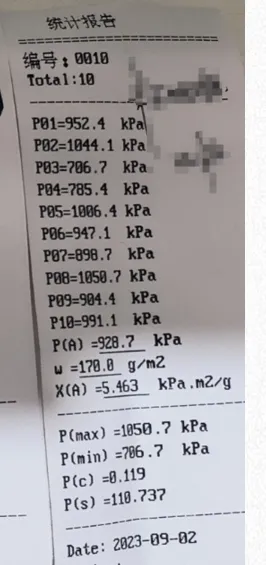

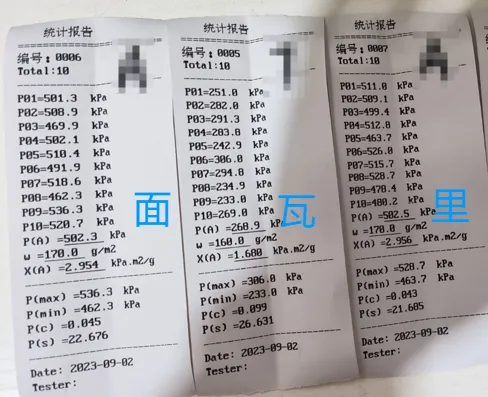

数据4：面、瓦、里纸耐破度分别为：502.3、268.9、502.5KPa,纸板耐破度为928.7KPa。

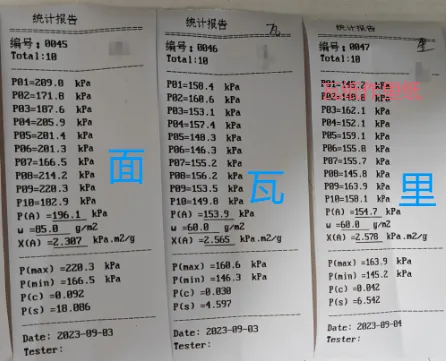

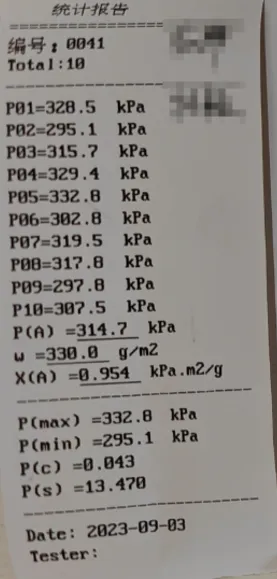

数据5：面、瓦、里纸耐破度分别为：196.1、153.9、154.7KPa,纸板耐破度为314.7KPa。

特别注意：此款里纸是由瓦楞纸充当，克重为60克

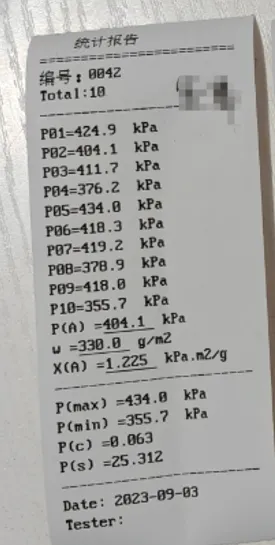

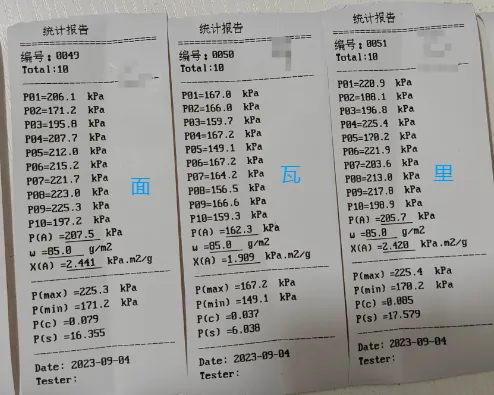

数据6：面、瓦、里纸耐破度分别为：207.5、162.3、205.7KPa,纸板耐破度为404.1KPa。

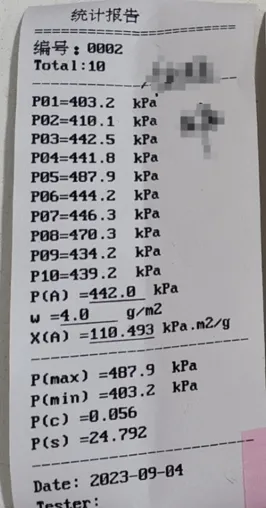

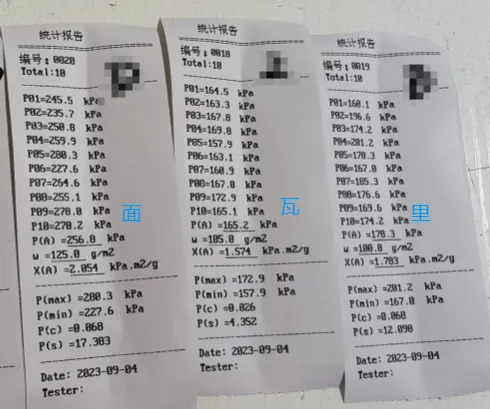

数据7：面、瓦、里纸耐破度分别为：256.8、165.2、178.3KPa,纸板耐破度为442.0KPa。

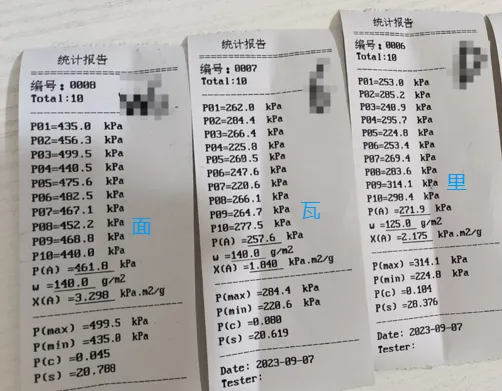

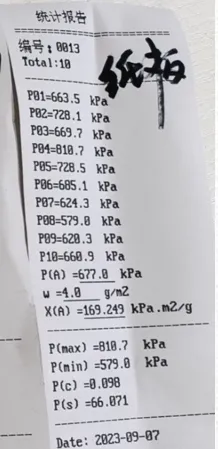

数据8：面、瓦、里纸耐破度分别为：461.8、257.6、271.9KPa,纸板耐破度为677KPa。

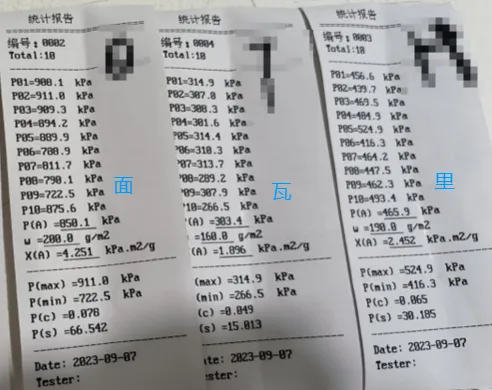

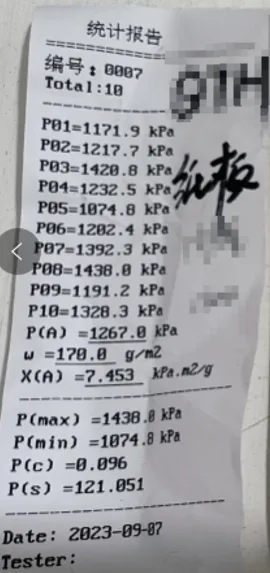

数据9：面、瓦、里纸耐破度分别为：850.1、303.4、465.9KPa,纸板耐破度为1267KPa。

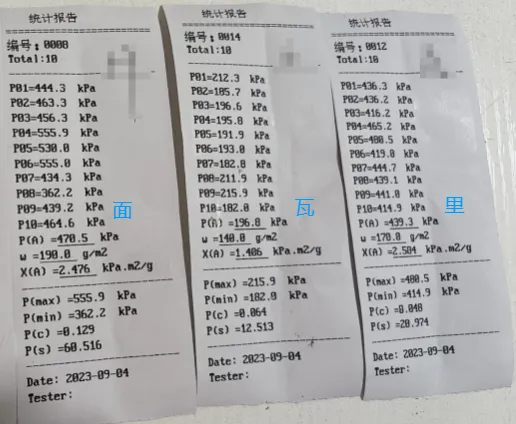

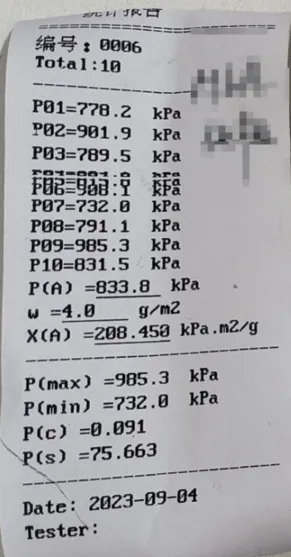

数据10：面、瓦、里纸耐破度分别为：470.5、196.8、439.3KPa,纸板耐破度为833.8KPa。

3.测试情况说明

1. 为保证测试准确性，所有取样、检测均一人完成，原纸与纸板检测时间不超过1小时。
2. 原纸检测耐破度，正反面各一半数据。
3. 纸板检测数据，正反面各一半数据。
4. 所有检测均在一段时间内完成，尽量避免仪器误差。在整个检测完成后，对仪器进行铝箔片校核，数据稳定。

4.   数据的整理与分析

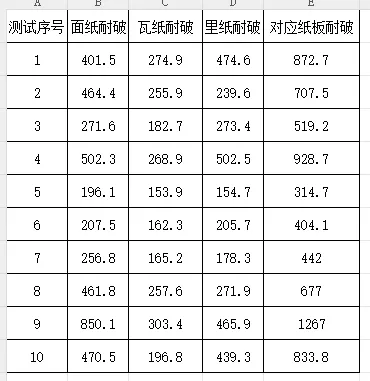

1.我们将上面十个数据组，整理成excel表格，如下图：

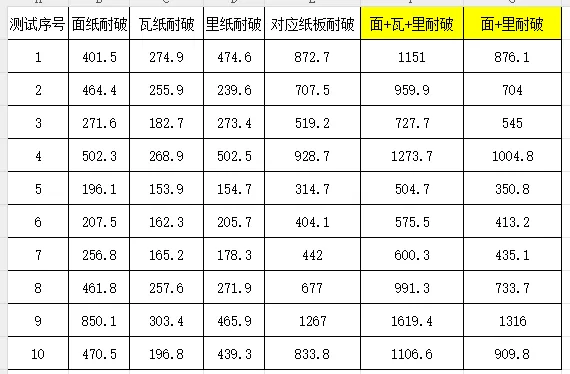

2.我们将面纸+瓦纸+里纸耐破、面纸+里纸耐破计算出来，表格如下：

3.我们通常检测耐破也允许存在一定的公差，一般公差范围为50KPa,那么，我们在验证公式的时候，也以此为标准，即计算值与实测值之前的误差在50KPa即算合格。

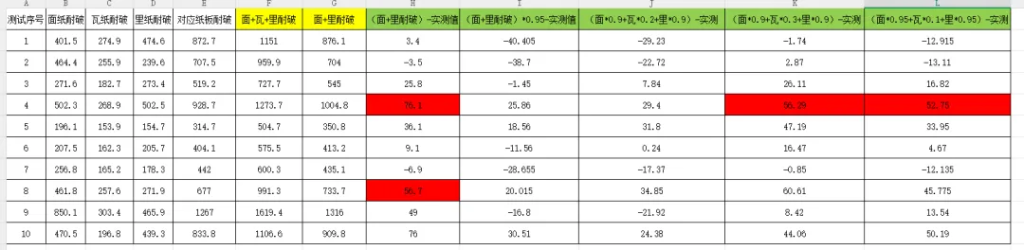

目前，比较公认的耐破计算公式为：(面耐破+里耐破)*0.95，但我们从上面数据也看到，瓦纸也是存在耐破的，特别是案例5，瓦楞纸充当里纸时，对纸板耐破还是也像正常箱板纸一样的贡献。由于，瓦楞纸在成型后呈现波浪形状，不在同一个平面，被耐破膜逐个击破，但对耐破膜还是有阻力存在的。那么，我们如下图，依据上面数据，我们设计多个公式，进行比较：

4.公式总结：

从上面可以看出：

（面+里耐破）*0.95-实测值   与  （面*0.9+瓦*0.2+里*0.9）-实测  符合我们设计要求，而且正负偏差的绝对值较为接近，由于我们行业目前对第1个公式的普通认同度较高，而且本来它也能够符合实际，所以，最后我们认定三层纸板的耐破度公式为：

                     P=(P面+P里)*0.95

5.总结

1. 通过我们计算值与实测值对比，原纸与纸板耐破度关系的公式为：P=(P面+P里)*0.95
2. 虽然三层纸板未计算瓦纸耐破，当瓦纸充当面纸或者里纸时，必须计算其耐破度。而且，瓦纸耐破度并不低，是不容直接忽略的数据。(如案例5)
3. 上述公式计算出来与实测值有50KPa的误差，在设计纸板强度的时候必须考虑此点。如果计算值为1000KPa,建议制定标准定为950KPa.
